Резисторы рассекателя низкой точности TCR неиндуктивные высоковольтные
Структура:
1.Screen печатание, фильм резистора напечатало слой с толщиной десяток микронов, спеченных на температуре.
Матрица окись 95% алюминиевая керамическая, с хорошей термальной проводимостью и высокой механической прочностью.
Фильм резистора с slurry рутения драгоценного металла, со стабилизированными электрическими свойствами.
процесс 2.Technological: резистор печатания резистора спекать электрода печатания электрода спекая среднее печатание
средний спекать, тогда регулировка сопротивления, заварка, заключение и другие процессы.
Особенности:
1.High точность, коэффициент низкой температуры, рассекатель точности высоковольтный;
2.Submerged в диэлектрических масле или эпоксидной смоле для самых лучших результатов пользы;
2.Non-Inductive, высотой с Сопротивлени напряжение тока, небольшой размер, наивысшая мощность, длинная жизнь, сопротивление влаги, высокая стабильность;
терминалы 3.Leading скрепляют болтами крышки конца /screw;
Спецификации:
| Представление Charactertics |
|
| Тест |
Условия теста |
Испытывая результаты |
| Допуск сопротивления |
Испытывая напряжение тока ≤3V, температура окружающей среды 25℃ |
B--C--D---F---G---J--K |
| Коэффициенты температуры |
R0: Значение сопротивления комнатной температуры (T0)
R1: Значение сопротивления комнатной температуры T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Перегрузка короткого периода времени |
5 раз расклассифицированная сила на 5 секунд, но не над 1,5 раз Umax |
△R≤± (0.2%+0.1Ω) |
| Сопротивление изоляции |
DC 1000V |
≥10GΩ1Min |
| Жизнь нагрузки |
на расклассифицированном напряжении тока, 90 минимальное "ON", 30 минимальное "OFF ", полное 1000hours |
△R≤± (0.5%+0.1Ω) |
| Сопротивление влажности |
Temp.: 40±2℃, влажность: 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Высокое сопротивление температуры /Low |
магазин на - ℃ 65 | 155 ℃ для 2H, цикл для 5 раз |
△R≤± (0.2%+0.1Ω) |
| Рабочая температура |
-55℃~125℃ |
/ |
Применения:
Широко использованный в высоковольтном силовом оборудовании, медицинском CT и передвижных рентгеновских аппаратах, высоковольтном оборудовании для испытаний, высоковольтном электропитании, оборудовании вакуума, рассекателе напряжения тока, высоковольтной цепи, цепи разряда конденсатора, высоковольтной буферной схеме, оборудовании охраны окружающей среды, электростатическом оборудовании удаления пыли, электрической системе, etc.

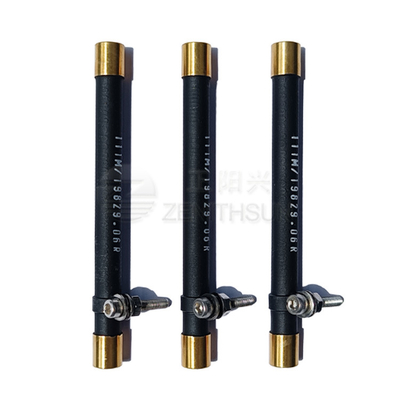

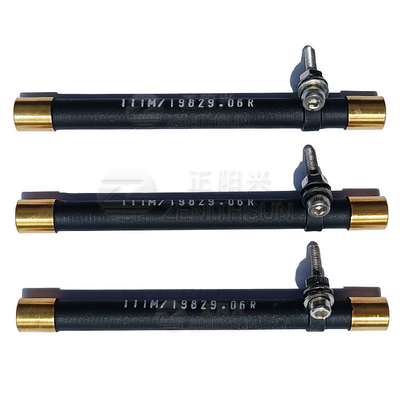

Изображение продукта:
