Негорючие резисторы большой мощности с проволочной обмоткой
Структура :
1. Керамическая трубка с высокой термостойкостью используется в качестве матрицы сопротивления, намотана проволокой из хромового сплава, а затем покрыта высокотемпературной и негорючей смолой для защиты, чтобы резисторы имели лучший внешний вид и тепло. эффект рассеяния, после естественной сушки, выпекания при разных температурах до сборка.
2.Различные сборкиблии доступный фитинг;
3.Также доступен одиночный блок с мультирезистивным/мультитерминалом;
4.Идеальный электронный компонент для сборки внутри блока мощной нагрузки для тестирования гибкого режима установки.
Функции:
1. В различных приложениях, называемых керамическими проволочными резисторами, керамической трубкой.резисторы, высокие резисторы мощности, пульсирующие резисторы, тормозные резисторы, зарядный резистор, разрядные резисторы, резисторы сбросной нагрузки, токоограничивающие резисторы, старениерезисторы или нагрузочные резисторы и т. д.
2. Высокая мощность, ударопрочность, быстрое рассеивание тепла, высокая стабильность, длительный срок службы ибыстрая доставка .
3. Отводы/терминалы, выводящие болты/проводное соединение;
Приложения:
Широко используется в образовательных приложениях для моделирования, нагрузочных испытаниях, промышленном оборудовании, электроэнергетике. распределение,
приборы,установки автоматики управления,погрузчики,мостовые краны,лифты,автоматы дуговой и точечной сварки,батареи
зарядные устройства, станки, конвейеры и системы бесперебойного питания.
| Характеристики производительности |
|
| Тест |
Условия испытаний |
Результаты тестирования |
| Допуск сопротивления |
Испытательное напряжение ≤3 В, температура окружающей среды 25 ℃ |
B---D---F---G---J--K |
| Номинальная нагрузка |
40 ℃, номинальное напряжение, 1 час |
△R≤±(3%+0,1 Ом) |
| Кратковременная перегрузка |
5-кратная номинальная мощность в течение 10 с |
△R≤±(0,2%+0,1 Ом) |
| Диэлектрическое выдерживаемое напряжение |
2-кратное номинальное напряжение питания +1 кВ переменного тока 60 с
(с заземлением), ток утечки 2,5 мА;
2-кратное номинальное напряжение питания +2 кВ переменного тока 60 с
(с заземлением), ток утечки 2,5 мА;
|
△R≤±(0,1％+0,05 Ом) |
| Изоляционное сопротивление |
500 В постоянного тока |
≥10 ГОм 1 мин. |
| Терминальная прочность на растяжение |
40Н |
Нет выкл. |
| Виброустойчивость |
1,5 мм, 10-55-10 Гц, каждые 2 часа |
Без повреждений, без отключения |
| Срок службы нагрузки |
при номинальном напряжении, 90 мин "вкл", 30 мин "выкл", всего 500 часов |
△R≤±(3%+0,1 Ом) |
| Испытание на устойчивость к низким температурам |
хранить при -65 ℃ ± 3 ℃ в течение 2 часов |
△R≤±(1%+0,1 Ом) |
| Испытание на устойчивость к высоким температурам |
хранить при 70 ℃ ± 2 ℃ в течение 16 часов, подключить цепь постоянного тока с номинальным напряжением на 1 с |
△R≤±(1%+0,1 Ом) |
| негорючесть |
10-кратная номинальная мощность, включение на 5 с |
без сгорания |

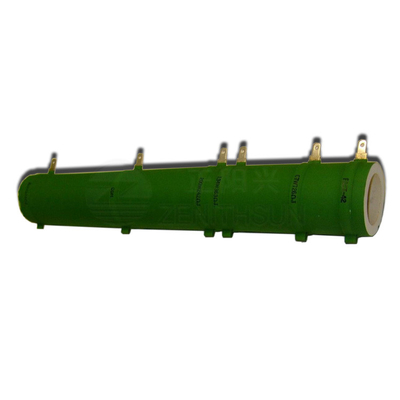

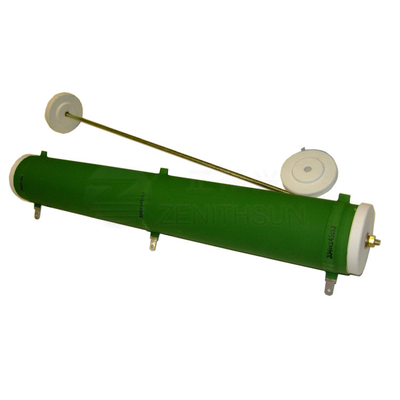

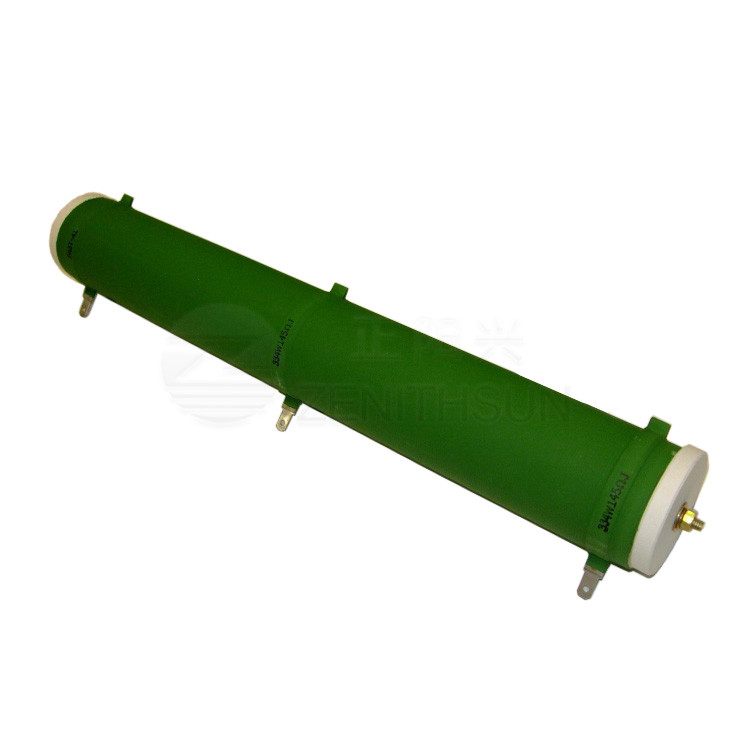

Изображение продуктов:
