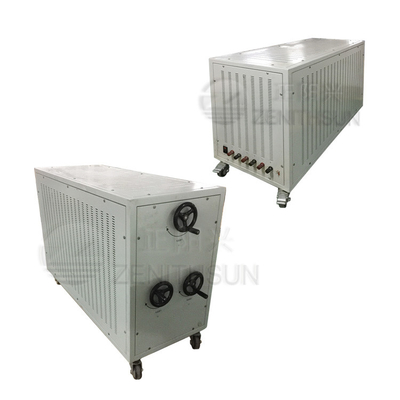

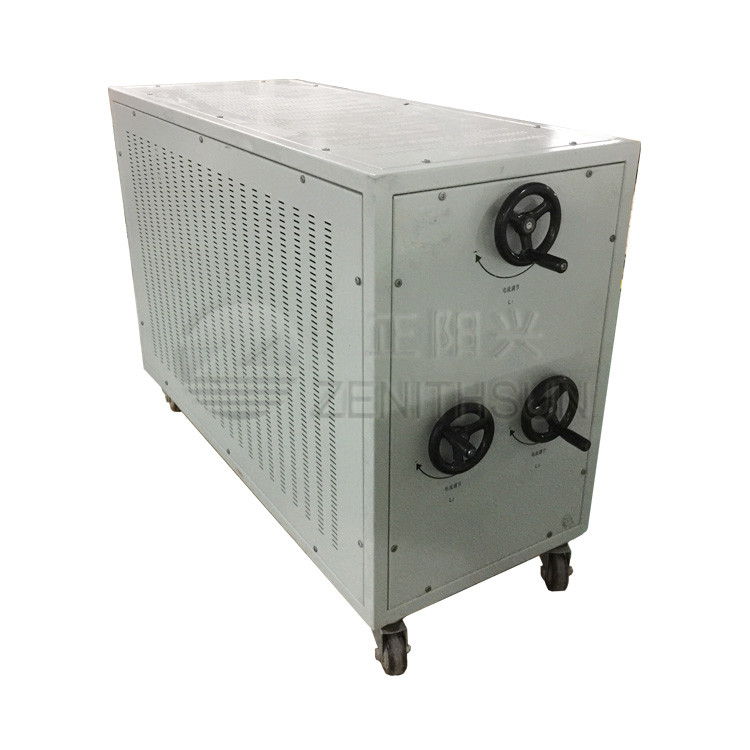

Корпус выдвижных резисторов высокой мощности 20 кВт, с ручкой-колесом
Структура :
1. Красивый внешний вид, многофункциональная конфигурация, высокая точность регулировки, безопасность и удобство использования.
2. Мощный регулируемый резистор серии DS модернизирован из мощного проволочного резистора серии DR, и его значение сопротивления можно регулировать вручную в соответствии с потребностями схемы. Из-за различных случаев применения также известен мощный регулируемый резистор. как резистор с скользящим стержнем, резистор с скользящим проводом, реостат с скользящим проводом, регулируемый резистор с ручным нажатием, регулируемый резистор с ручным поворотом и так далее.
3. Резистор серии DS, реализует непрерывную регулировку, значения шага можно регулировать в соответствии с требованиями заказчика.
Функции:
На основе DST / DSY Sharp резисторы могут быть оснащены устройством контроля температуры, для безопасности, красоты и удобства мы рекомендуем сделать его в виде блока нагрузки, который может реализовать установку вентилятора отвода тепла, защита от контроля температуры, защита от перегрузки по току и перенапряжению, устройство сигнализации, многофункциональный цифровой дисплей (цифровой дисплей мощности, сопротивления, тока, напряжения, частоты и т. д.) и единый блок с функциями двойного назначения переменного и постоянного тока.
Технические характеристики:
| Характеристики производительности |
|
| Тест |
Условия испытаний |
Результаты тестирования |
| Допуск сопротивления |
Испытательное напряжение ≤3 В, температура окружающей среды 25 ℃ |
B---D---F---G---J--K |
| Номинальная нагрузка |
40 ℃, номинальное напряжение, 1 час |
△R≤±(3%+0,1 Ом) |
| Кратковременная перегрузка |
5-кратная номинальная мощность в течение 10 с |
△R≤±(0,2%+0,1 Ом) |
| Диэлектрическое выдерживаемое напряжение |
2-кратное номинальное напряжение питания +1 кВ переменного тока 60 с (с заземлением), ток утечки 2,5 мА;
2-кратное номинальное напряжение питания +2 кВ переменного тока 60 с (с заземлением), ток утечки 2,5 мА; |
△R≤±(0,1％+0,05 Ом) |
| Изоляционное сопротивление |
500 В постоянного тока |
≥10 ГОм 1 мин. |
| Терминальная прочность на растяжение |
40Н |
Нет выкл. |
| Виброустойчивость |
1,5 мм, 10-55-10 Гц, каждые 2 часа |
Без повреждений, без отключения |
| Срок службы нагрузки |
при номинальном напряжении, 90 мин "вкл", 30 мин "выкл", всего 500 часов |
△R≤±(3%+0,1 Ом) |
| Испытание на устойчивость к низким температурам |
хранить при -65 ℃ ± 3 ℃ в течение 2 часов |
△R≤±(1%+0,1 Ом) |
| Испытание на устойчивость к высоким температурам |
хранить при 70 ℃ ± 2 ℃ в течение 16 часов, подключить цепь постоянного тока с номинальным напряжением на 1 с |
△R≤±(1%+0,1 Ом) |
| негорючесть |
10-кратная номинальная мощность, включение на 5 с |
без сгорания |
Приложения:
Широко используется в электроэнергетике, связи, аэрокосмической и других отраслях промышленности и электроэнергетики, это полевой трансформатор, источник питания ИБП, аккумуляторная батарея, солнечная энергия, энергия ветра, сварочный аппарат и др., а также тестирование и использование нагрузки основными колледжами и университеты.
Параметры для заказа стандартной модели:
1) омическое значение и номинальная мощность,
2) скользящая ручка или маховик,
3) монтажные розетки или предохранительные розетки,
4)схема соединений;
Изображение продукта
