4кВт-6кВт, мощные динамические тормозные резисторы с малой индуктивностью в алюминиевом корпусе
Структура :
1. Компоненты сердечника резисторов изготовлены из изоляционных и устойчивых к высоким температурам материалов в качестве каркаса резисторов, равномерно намотанных проволокой из высококачественного сплава.
2. Металлический алюминиевый корпус, залитый негорючей электронной пастой с высокой изоляцией, так что алюминиевый корпус и компоненты сердечника сопротивления тесно объединены в единое целое, не подверженное влиянию внешнего воздуха, вибрации и пыли, высокой стабильности и теплопроводности.
3. Серия ZENITHSUN, включая ASZ (форма трапеции), ASC (форма корабля) и ASCB (ультратонкая форма), пресс-форма может получить более 20 видов, чтобы резисторы подходили для установки и применения в окружающей среде. ASZ успешно подала заявку на национальный патент. Алюминий Резистор также называют тормозным резистором, зарядным резистором, прокачивающим резистором, токоограничивающим резистором, стареющим резистором или нагрузочным резистором. Сопротивление ударам, прочность, быстрое рассеивание тепла, высокая стабильность, длительный срок службы. Алюминиевый резистор является одним из основных продуктов ZENITHSUN. .ZENITHSUN - это самые полные разновидности и самые мощные алюминиевые резисторы производства производителя в дельте Жемчужной реки и даже во всей стране Китая.
Функции
1. Внутренний проволочный резистор защищен внешним алюминиевым корпусом от внешней механической силы, влажности и пыли.
2. Подходит для промышленных машин и оборудования, распределения электроэнергии.
3. Прочный и выдерживает более сильную вибрацию.
4. Низкий температурный коэффициент и лучшая теплопроводность.
5. Поддержка требований низкой индуктивности.
6. Допуск сопротивления точности +/-0,1% +/-0,5% +/-1% +/-5% +/-10%.
Технические характеристики
| Характеристики производительности |
|
| Тест |
Условия испытаний |
Результаты тестирования |
| Допуск сопротивления |
Испытательное напряжение ≤3 В, температура окружающей среды 25 ℃ |
B---D---F---G---J--K |
| Температурные коэффициенты |
R0: комнатная температура (T0) значение сопротивления
R1: комнатная температура T0 + 100 ℃ (T1) значение сопротивления |
±100～±250 миллионных долей/℃ |
| Номинальная нагрузка |
40 ℃, номинальное напряжение, 1 час |
△R≤±(3%+0,1 Ом) |
| Кратковременная перегрузка |
5-кратная номинальная мощность в течение 10 с; 10-кратная номинальная мощность в течение 5 с; 25-кратная номинальная мощность в течение 1 с |
△R≤±(2%+0,1 Ом) |
| Диэлектрическое выдерживаемое напряжение |
2-кратное номинальное напряжение питания +1 кВ переменного тока 60 с (с заземлением), ток утечки 2,5 мА;
2-кратное номинальное напряжение питания +2 кВ переменного тока 60 с (с заземлением), ток утечки 2,5 мА; |
△R≤±(0,1％+0,05 Ом) |
| Изоляционное сопротивление |
1000 В постоянного тока |
50 м-1000 МОм 1 мин |
| Терминальная прочность на растяжение |
диаметр провода ≤1,5 с 20 Н, диаметр провода ≥1,5 с 40 Н,
конечное напряжение 20Н
медный конец / конец из нержавеющей стали, 40N
|
Нет выкл. |
| Виброустойчивость |
1,5 мм, 10-55-10 Гц, каждые 2 часа |
Без повреждений, без отключения |
| Срок службы нагрузки |
при номинальном напряжении, 90 мин "вкл", 30 мин "выкл", всего 500 часов |
△R≤±(3%+0,1 Ом) |
| Тепловой удар |
При 30 ℃, 30 мин, -55 ℃, 15 мин |
△R≤±(0,5％+0,1 Ом) |
| Влагостойкость |
Темп.: 40 ± 2 ℃, влажность: 90 %-95 %. 240 часов |
△R≤±(3%+0,1 Ом) |
| Испытание на устойчивость к низким температурам |
хранить при -65 ℃ ± 3 ℃ в течение 2 часов |
△R≤±(1%+0,1 Ом) |
| Испытание на устойчивость к высоким температурам |
хранить при 70 ℃ ± 2 ℃ в течение 16 часов, подключить цепь постоянного тока с номинальным напряжением на 1 с |
△R≤±(1%+0,1 Ом) |
| негорючесть |
10-кратная номинальная мощность, включение на 5 с |
без сгорания |
Приложения
Широко используется в преобразователях частоты, лифтах, грузоподъемных устройствах, кораблях, электроэнергетике, сварке, электроснабжении, военной промышленности, авиации, ветроэнергетике, солнечной энергетике, оборудовании автоматизации, железнодорожной системе и других отраслях промышленности, и может быть превращен в блоки нагрузки в соответствии с к запросам клиентов.

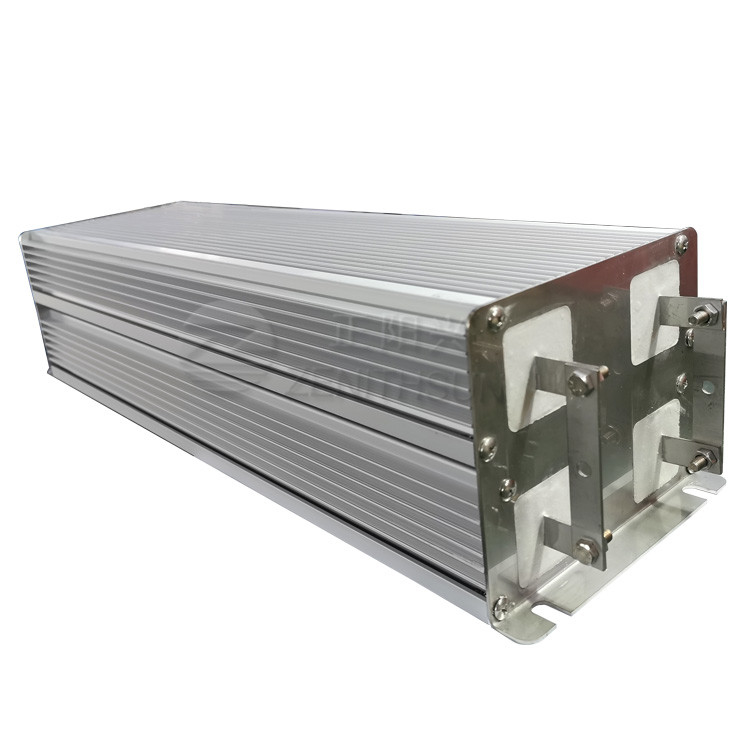

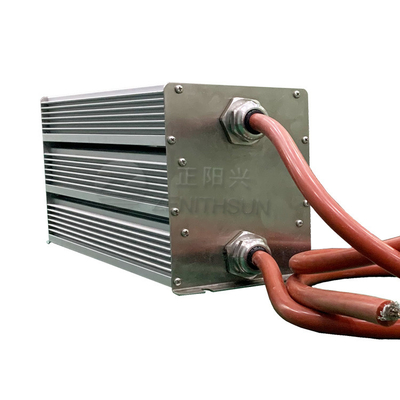

Изображение продуктов
