200W 100M J Low TC Высоковольтные силовые резисторы с водяным охлаждением
Структура :
1. Трафаретная печать, печатный слой резисторной пленки толщиной в десятки микрон, спеченный при температуре.
Матрица на 95% состоит из керамики из оксида алюминия, с хорошей теплопроводностью и высокой механической прочностью.
Резисторная пленка с суспензией драгоценного металла рутения со стабильными электрическими свойствами.
2. Технологический процесс: печать электродов, печать электродов, спекание резисторов, печать резисторов, спекание среды, печать
среднее спекание, затем регулировка сопротивления, сварка, инкапсуляция и другие процессы.
Функции:
1. Работайте в условиях постоянного высокого напряжения.
2. Неиндуктивный, сопротивление-высокое напряжение, малый размер, высокая мощность, влагостойкость, высокая стабильность.
3. Материал свинца: торцевые крышки с болтами / винтами;
Характеристики :
| Характеристики производительности |
|
| Тест |
Условия испытаний |
Результаты тестирования |
| Допуск сопротивления |
Испытательное напряжение ≤3 В, температура окружающей среды 25 ℃ |
B--C--D---F---G---J--K |
| Температурные коэффициенты |
R0: комнатная температура (T0) значение сопротивления
R1: комнатная температура T0 + 100 ℃ (T1) значение сопротивления |
±15～±1000 миллионных долей/℃ |
| Кратковременная перегрузка |
5-кратная номинальная мощность в течение 5 секунд, но не более 1,5-кратного Umax |
△R≤±(0,2%+0,1 Ом) |
| Изоляционное сопротивление |
1000 В постоянного тока |
≥10 ГОм 1 мин. |
| Срок службы нагрузки |
при номинальном напряжении, 90 мин "вкл", 30 мин "выкл", всего 1000 часов |
△R≤±(0,5％+0,1 Ом) |
| Влагостойкость |
Темп.: 40 ± 2 ℃, влажность: 90 % -95 %. 240 часов |
△R≤±(0,4％+0,1 Ом) |
| Высокая/низкая термостойкость |
хранить при - 65 ℃ ~ 155 ℃ в течение 2 часов, цикл 5 раз |
△R≤±(0,2%+0,1 Ом) |
| Рабочая Температура |
-55℃～125℃ |
/ |
Приложения:
Широко используется в высоковольтном силовом оборудовании, медицинских КТ и рентгеновских аппаратах, высоковольтном испытательном оборудовании, высоковольтном источнике питания, вакуумном оборудовании, высоковольтном преобразователе частоты, делителе напряжения, высоковольтной цепи, разрядной цепи конденсатора, высоковольтной буферной цепи, оборудование для защиты окружающей среды, электростатическое оборудование для удаления пыли, система питания, высоковольтные приборы и измерители, импульсный модулятор, оборудование для обработки изображений и т. д.

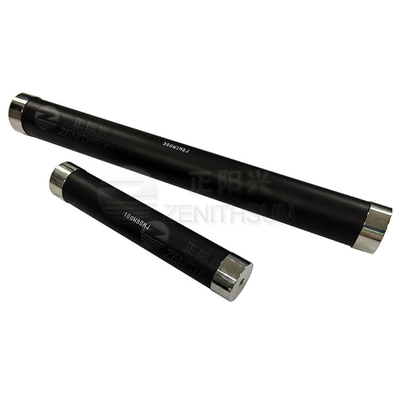

Изображение продукта:
